En lysboks

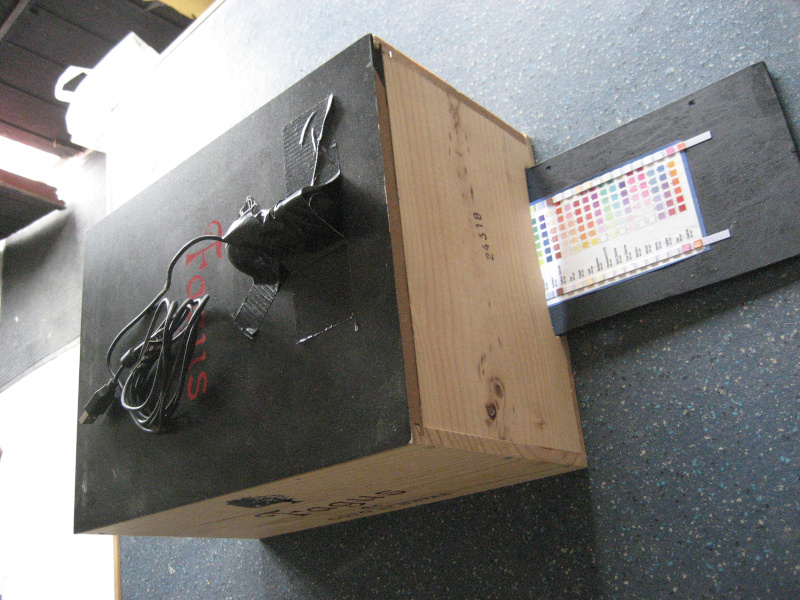

For at dokumentere og standardisere aflæsning af strips er en lysboks måske en ide. Den viste er lavet af en vinkasse som kom med et skydelåg. I låget er boret hul med et hulbor, og et Logitech 9000 pro webkamera festet ovenpå. Der er lavet hul til slæder med referenceskaler pålimet, og hvor våde strips så placeres ved siden af skalaen. Belysning er en flad batteridrevet LED håndlampe omviklet med bagepapir for at give jævn belysning. Kameraet tilsluttes en USB port hvor billeder da kan gemmes på komputeren i .tiff format med Python3 softwaren "webcam capture". OpenCV-python 3.2.08 for Python 3.4/ XP mangler kontrolfunktioner for hvid-balance og eksponering, men Logitechs driver software vil poppe up hvor da disse funktioner i stedet kan indstilles i real tid (om ønsket) herfra inden billedet tages.

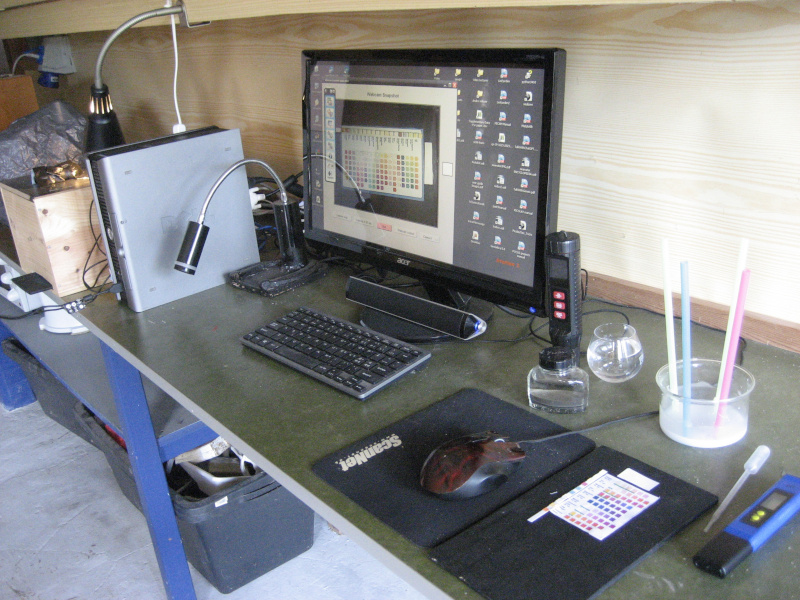

Her ses opsættet- fra venstre lysboksen, computer, skærmen med softwaren og driver softwaren kørende
(den lille bjælke). multiinstrumentet, en skål med destilleret vand, et
blækhus med opslemmet prøvemateriale, nogle sugerør støbt ned i smeltet
stearin (heri dyppes teststripsene), slæden for aflæsning af
tungmetaller, en pipette og et pH meter. Hvide papirfelter er pålimet
de sortmalede slæder så begge farver kan registreres af kameraet når
det er instillet til auto hvid-balance.
